Cartonatore per radiatori

Impianto automatico per la formazione e l'imballaggio di elementi di varie misure su scatole appositamente formate e chiuse

Cartonatore radiatori

Questa linea è nata per confezionare i radiatori in cartoni precedentemente fustellati e tagliati in base alle dimensioni del prodotto da imballare. L’impianto è completamente automatico, l’operatore ha il solo compito di posizionare il pacco di cartoni sopra ad una rulliera d’entrata.
Il ciclo di funzionamento dell’impianto prevede il prelievo e il posizionamento del cartone in una stazione di deposito.

Da qui un altro manipolatore preleva dalla linea di assemblaggio il radiatore e lo posiziona sulla scatola; inizia poi la fase di chiusura delle falde del cartone, che procede sino alla stazione d’incollatura della scatola e alla definiva chiusura.
Il confezionamento può essere studiato ed eseguito per qualsiasi prodotto.
L’impianto può prevedere a fine linea un sistema di pallettizzazione scatole.

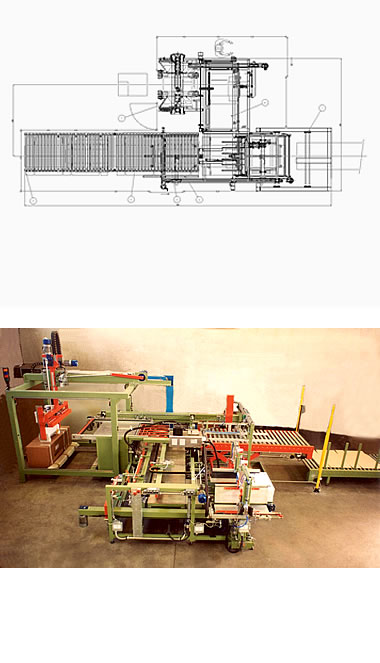

GRUPPI PRINCIPALI DELL’IMPIANTO
Pos. 1    Manipolatore radiatori
Pos. 2    Elevatore radiatori
Pos. 3    Rulliera entrata cartoni
Pos. 4    Piattaforma cartoni
Pos. 5    Centratore e manipolatore cartoni
Pos. 7    Trasferitore
Pos. 8    Piegafalde

CARATTERISTICHE TECNICHE

Dimensioni: 3200 x 9400 x 2200 mm (altezza - lunghezza - larghezza)
Pass-line: 800 mm
Peso: 3500 Kg
Larghezza nastro: 50 o 75 mm
Tensione alimentazione: V.220 - 380 50Hz
Tensione ausiliaria: V. 24dc
Potenza installata: 6 Kw
Pressione aria compressa: 6 bar
Consumo d’aria: 200 Nl/min
Dimensioni radiatori:
Larghezza: da 430 a 680 mm
Lunghezza: da 300 a 880 mm
Altezza: da 140 a 270 mm
Tempo ciclo max: ??

MACCHINA PERSONALIZZABILE
