Pallettizzatore lamiere

Pallettizzatore lamiere. Sistema di pallettizzazione lamiere in uscita alle presse di stampaggio

Pallettizzatore lamiere Sistema di pallettizzazione lamiere posizionato in uscita delle presse di stampaggio composto da:

1) Rulliera motorizzata di accelerazione
2) Pallettizzatore a due assi con sistema di presa ad elettromagneti
3) Navette motorizzate per il deposito e lo scarico
Tempo ciclo manipolatore : 7 sec
Dimensioni lamiere: mm 900 x 3000

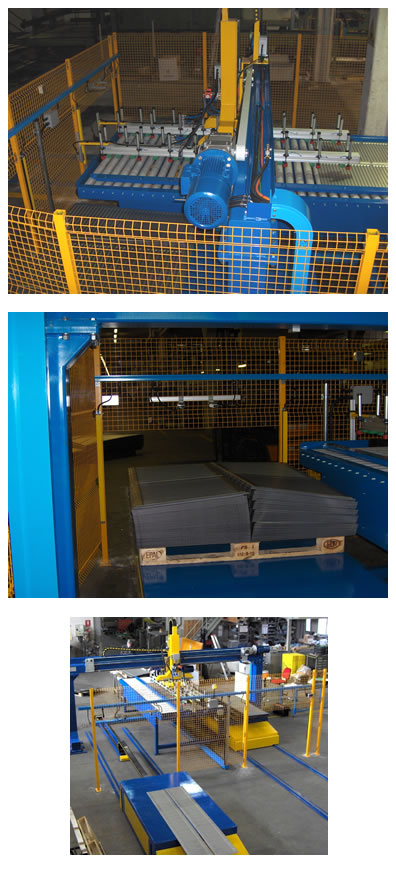

Progettata e costruita per pallettizzare le lamiere in uscita da una pressa formatrice, la macchina viene posta a monte dall’impianto di pallettizzazione. La lamiera viene prelevata da una rulliera di centraggio con un manipolatore a magneti permanenti, traslata lateralmente su di una navetta dove viene depositata ed impilata fino a formare pacchi di un’altezza predefinita. Quando il pacco è completo, la navetta esce dall’area protetta della linea, mentre il manipolatore continua a scaricare sull’altra navetta.
La linea è studiata per poter lavorare su lamiere di dimensioni diverse. Il solo compito dell’operatore è quello di scaricare la navetta con l’ausilio di un carrello elevatore.

CARATTERISTICHE TECNICHE

Dimensioni: 2950 x 12170 x 5470 mm
(altezza - lunghezza - larghezza)
Pass-line: 1090 mm
Tensione alimentazione: V.220 - 380 / 50Hz
Tensione ausiliaria: V.24 dc
Potenza installata: 5.5Kw
Pressione aria compressa: 6 bar
Consumo aria compressa: 5 Nl/min
Dimensioni lamiere:
Lunghezza: da 1500 a 3000 mm
Larghezza: da 300 a 900 mm
Spessore: 1 mm
Peso max: 21 Kg

MACCHINA PERSONALIZZABILE
